Залипание соленоида

Когда на дисплее Samsung SCX-4200 появятся сообщения «Замятие 1» или «Замятие 2», перезагрузите принтер. Затем попробуйте распечатать одностраничный документ. Идет захват второго листа пока работает привод? Значит, происходит залипание соленоида, который регулирует обороты ролика захвата!

Далее предстоит разборка корпуса аппарата. Придерживайтесь инструкции, чтобы ничего не пропустить.

Шаг №1. Открутите четыре шурупа с задней крышки и снимите ее.

Шаг №2. Аккуратно отсоедините шлейф вентилятора.

Шаг №3. Откройте переднюю крышку. Потом оттяните боковую крышку, поступательно снимая элемент корпуса с защелок.

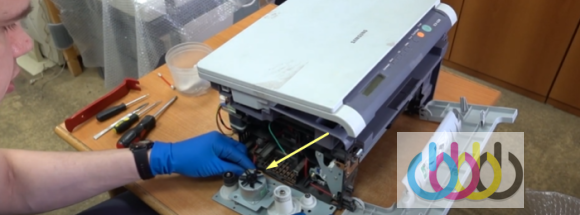

Шаг №4. Открутите шесть шурупов с редуктора.

Шаг №5. Отсоедините шлейф от двигателя.

Шаг №6. Открутите шуруп, фиксирующий соленоид. Снимать деталь с провода не нужно.

Шаг №7. Уберите лапку с соленоида. Наклейте скотч как показано на скриншоте.

Без клейкой ленты можно обойтись, ограничившись зачисткой площадки, но тогда будет слышен неприятный стук.

Шаг №8. Установите лапку контакта, предварительно зачистив ее от клейкой массы со стороны соприкосновения с соленоидом.

Соберите корпус принтера в обратном порядке.
